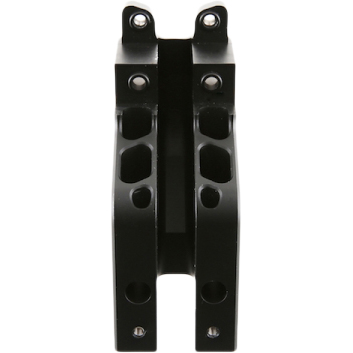

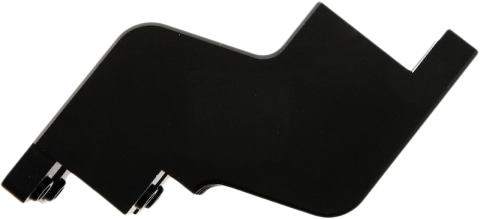

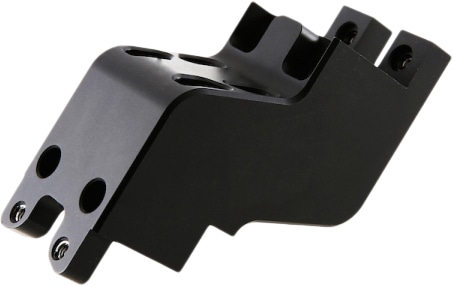

Удлинитель вертикальной оси DJI Ronin Extended Arm

Удлинители продольной оси DJI Ronin Extended Arm используются для увеличения рабочего пространства/вылета на 50 мм по продольной оси Roll Axis на трехосевом стабилизаторе DJI Ronin. Это бывает необходимо при использовании профессиональных камер типа Red /BMCC/Arri с установленными блендами и длиннофокусными объективами для беспрепятственного перемещения установленной камеры без задевания элементов подвеса.

Установка удлинителей продольной оси DJI Ronin Extended Arm производится следующим образом: на левой и правой вилке оси "Roll" предварительно снимаются пластиковые фиксаторы кабелей; затем вилки отсоединяются от планки "Roll Motor" и в разрыв между ними и этой планкой устанавливаются удлинители. В данный комплект уже входят все необходимые крепежные элементы. Для увеличения угла поворота камеры по оси "Yaw Axis" рекомендуется приобретение дополнительного удлинителя вертикальной оси.

Правый кронштейн DJI Ronin Right Arm предназначен для присоединения подвеса с рамой стедикама Ronin. Данный кронштейн вместе с левым кронштейном образует вилку, в которой вращается видеокамера, и которая в свою очередь вращается в двух плоскостях на внешней раме. В отличие от левого кронштейна данный кронштейн не имеет оси вращения: эту роль выполняет вал сервопривода. При повреждении правого кронштейна во избежание появления нарушений в работе подвеса рекомендуется замена также и левого кронштейна.

Этим можно избежать несоосности расположения кронштейнов, которая может привести к резкому увеличению усилия для поворота подвеса и повреждению электромотора. Также не маловажно, что от правильной геометрии кронштейнов зависит равномерность перемещения камеры и, в конечном итоге, качество съемки. В комплект правого кронштейна DJI Ronin Left Arm входят все крепежные винты и монтаж легко производится при помощи стандартного ключа-шестигранника.

Левый кронштейн DJI Ronin Left Arm служит для присоединения несущего подвеса, на котором установлена видеокамера, с рамой стабилизатора Ronin. Данный кронштейн вместе с правым кронштейном образуют основную подвижную систему, вращающую видеокамеру в двух плоскостях. Чаще всего левый кронштейн повреждается при падении стедикама. При этом нарушается геометрия подвеса и возникает несоосность расположения кронштейнов, приводящая к резкому увеличению усилия для поворота подвеса.

При сильном повреждении подвеса рекомендуется замена сразу левого и правого кронштейнов. Ведь именно от правильной геометрии этих двух деталей зависит стабильность положения камеры и отсутствие рывков при перемещении, а значит и качество съемки. Левый кронштейн DJI Ronin Left Arm поставляется со всеми крепежными винтами и для монтажа не требует специальных инструментов, кроме комплектного ключа-шестигранника.
